О «килах», «грыжах» и прочих «вздутиях» на покрышках

  Частенько бывает: только купил новые покрышки, поставил и проехал-то всего ничего, ан, глядь, «кила» выступила (она же «грыжа», «вздутие» и пр.).

     Немедленно – в магазин или на рынок, где купил, в «шиномонтажку», где ставили с единственным требованием: заменить, мол, брак продали, при монтаже повредили и т.д.

     Давайте вместе рассмотрим и разберемся с этими «килами».

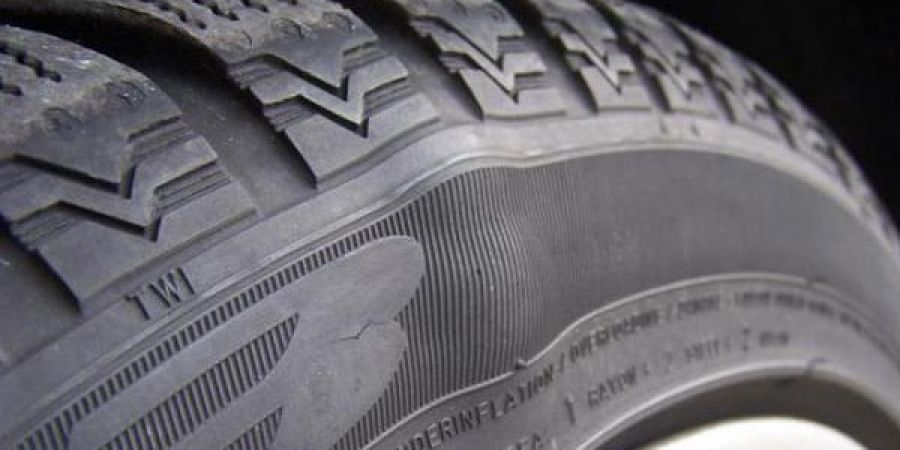

     В колонке слева на всех фото представлены различные «вздутия» боковых стенок покрышек. Как видно, внешне они почти ничем друг от друга не отличаются. Но «природа» их происхождения и появления различна. Для того чтобы определить, что явилось причиной «вздутия» надо осмотреть покрышку изнутри. Здесь мы увидим разницу и большую.


фото 1			фото 2
фото 3			фото 4
фото 5			фото 6

     Первая пара «вздутий» на фото 1-2 и 3-4. Здесь на внутренней поверхности покрышек сквозь «утоненный» резиновый герметизирующий слой явно просматриваются нити корда слоя каркаса. Расстояние между нитями больше толщины самих нитей, а это означает дефект «расхождение нитей корда слоя каркаса». Это дефект производственный, для радиальных однослойных покрышек он не допускается. Подобного рода «вздутия», как правило, образуются с обеих сторон покрышки друг против друга.

     «Вздутие» на фото 5-6. Причина – отсутствие нитей корда в этом месте боковой стенки. Здесь просто растянута резина боковины. Это также дефект производственный.

В рассмотренных случаях «кила» – следствие излишней деформации боковой стенки из-за растяжения резины между нитями корда. Такая «кила» образуется сразу при накачке шины после монтажа покрышки на обод колеса. Поэтому обращайте внимание на внешний вид накачанных новых шин в шиномонтажной мастерской, и, обнаружив подобную «килу», требуйте замены покрышек.


фото 7-8

     На фото 7-8 показан еще один явный производственный дефект, вызвавший «вздутие» боковой стенки покрышки: воздушный пузырь. Его образует воздух, оставшийся между слоем резины и кордной тканью при ее обрезинивании. Может проявиться сразу при накачивании шины, но и после некоторого пробега после разогрева покрышки в результате внутреннего трения, когда произойдет расширение воздуха в замкнутом пространстве, как в рассматриваемом случае.

     При «вскрытии» пузыря просматриваются оголенные нити корда каркаса.

     Все следующие «килы», «вздутия» - следствие разрушения боковых стенок покрышек. При этом в местах, где имеются «вздутия» покрышек в накачанном состоянии, заметны темные пятна, как снаружи, так и на внутренней поверхности. Это следы от удара колеса о дорожное препятствие. В зависимости от силы удара, величины препятствия пятно больше или меньше, но, так или иначе, в этом месте разрушены нити корда каркаса, и причина возникновения «килы» - деформация резины боковины. Разорванные нити корда не способны удержать давления, боковая стенка искривляется.

     На фото 9-10, 11-12, 13-14, 15-16, 17-18, 19-20 как раз и показаны варианты разрушения нитей корда каркаса покрышек при ударах о дорожные препятствия: пятна и вмятины на герметизирующем слое, разрыв резины герметизирующего слоя и даже сквозной разрыв боковой стенки. В последнем случае «кила» не образуется, так как покрышка «идет на выстрел».


фото 9 фото 11 фото 13 фото 15 фото 17 фото 19

фото 10 фото 12 фото 14 фото 16 фото 18 фото 20

     Повреждения покрышек, вызывающие образование «кил», «вздутий» ремонту не подлежат. Несколько «сглаживает» «килу» ездовая камера, вставленная в шину, но тогда такая шина может быть использована только в качестве запасной.

     Следует обратить внимание на то, что, как правило, при ударах о дорожные препятствия повреждаются также и закраины ободъев (см. фото 9, 13, 17).

     Несколько отдельно от описанных «вздутий» стоят так называемые «боковые стяжки» (утяжки, перетяжки) – показатели внешнего вида радиальных покрышек. «Стяжки» проявляются только при накачанных шинах, обусловлены технологией сборки покрышек. Внешне представляют собой радиально расположенные «вогнутости» боковой стенки. Иной раз их почти не обнаружить визуально, но хорошо - на ощупь.

     «Боковая стяжка» проявит себя в месте наложения кромок слоя каркаса друг на друга при стыковании каркаса. Если кромки каркаса наложены друг на друга (в «нахлест»), то при накачке шины деформация боковой стенки в этом месте под давлением будет меньше, чем в соседних областях каркаса по обе стороны от стыка. Это обусловлено различной упругостью указанных участков боковой стенки. Как ни парадоксально, но это самое прочное место боковой стенки покрышки.


     На приведенном рисунке место «нахлеста» показано снаружи и в поперечном разрезе. Здесь внахлест идут по пять нитей корда слоя каркаса. Естественно, что при сборке покрышки стараются как можно лучше обработать места стыка слоя корда, чтобы слишком толстые «нахлесты» не проявляли себя в готовой покрышке, но избежать этого, увы, ни теоретически, ни практически не удается. Сама по себе «боковая стяжка» не является производственным дефектом и не оказывает влияния на эксплуатационные свойства шины, если только ее наличие не приводит к изменению показателя «силовая неоднородность» и «боковое биение» шины.

     Но если «боковое биение», измеренное по методике, указанной в ГОСТ 4754-97, превысит установленную величину для шин определенного обозначения размера, то «боковая стяжка» квалифицируется как производственный дефект: «не соответствие шины ГОСТ 4754-97 по величине бокового биения.»

     Покупая покрышку, не поленитесь осмотреть ее внутреннюю поверхность на предмет наличия на ней расхождения нитей корда каркаса, «пузырей», а при обнаружении «боковых стяжек» потребуйте измерения величины бокового биения.

     Случается, что кила не «образовалась» сразу после монтажа покрышки на обод, и езда была аккуратная, и ударов не было, и наездов на препятствия с большой скоростью, но кила тем не менее через некоторое время все-таки появляется, появляется постепенно, все более разрастаясь с течением времени, да и «характер» у такой килы отличается от вышеописанных.

     Рассмотрим килу на фото 21-22 . Понятно, что ее возникновение связано с неквалифицированным монтажом покрышки на обод колеса. Пока такое колесо находится в статическом состоянии кила себя не проявляет, но стоит колесу прийти во вращение, и при деформации разрушенного борта покрышки кила постепенно «выступит» и проявит себя.


фото 21

фото 22

     Аналогичная причина вздутия боковой стенки у покрышки на фото 23-24. Кроме того, обратим внимание на то, что покрышка в данном случае, представляя собой бескамерную шину, смонтирована на обод для камерных шин, т.е. обод не имеет хампов, а поверхность посадочных полок ржавая (фото 25). В соответствии с «Правилами эксплуатации автомобильных шин» монтаж покрышек на такой обод не допускается.


фото 23

фото 24

Савосин В.С. (компания TOPOF.RU)
Заслуженный рационализатор РФ
